Welche Planungsmodelle sind neu in 3.0?

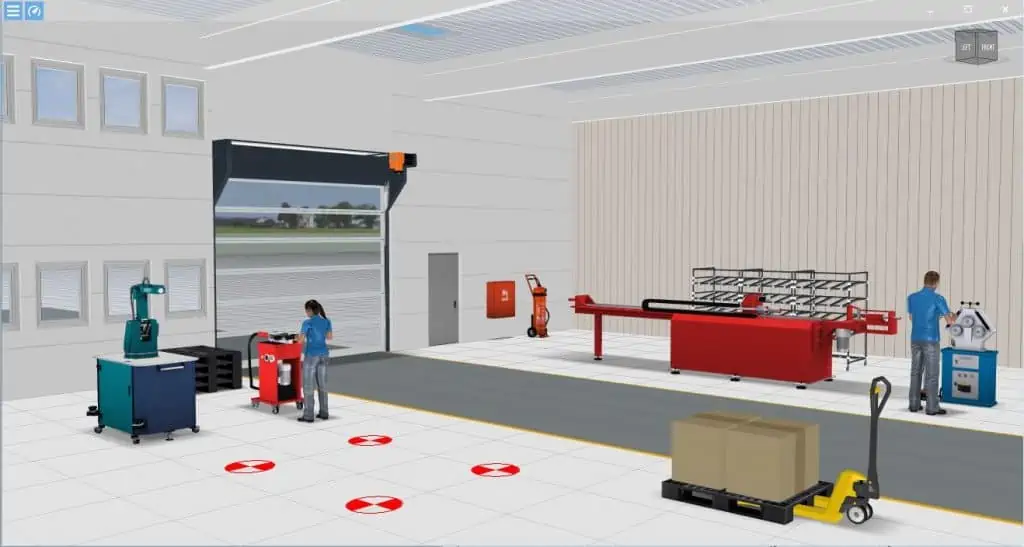

Mit dem neuen Release von visTABLE® 3.0 wurde auch wieder die Modellbibliothek in folgenden Bereichen erweitert:

Messpunkt vielfältig einsetzbar

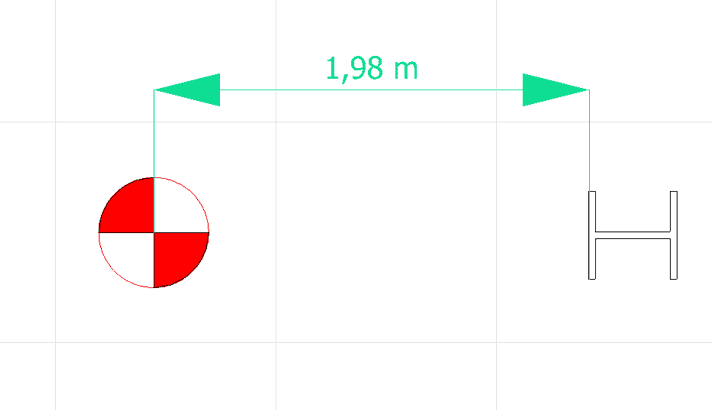

(Katalog: Beschriftungen) – Dieser wurde auf mehrfachen Kundenwunsch jetzt in die Standardbibliothek eingeführt. Der Messpunkt dient u. a. als Hilfsobjekt für Bemaßungen wie im folgenden Bild zu sehen. Mittels Objektfang können Sie den Mittelpunkt des Symbols nutzen.

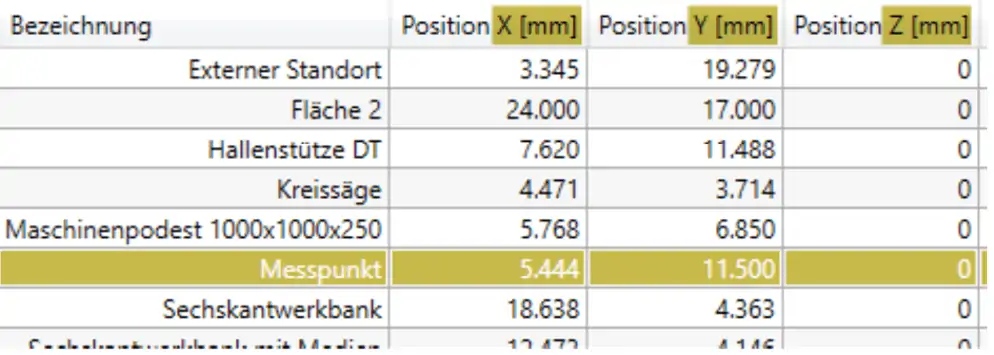

Der definierte Mittelpunkt erscheint auch als genaue Koordinatenangabe in der Ausrüstungsliste, wie im folgenden Bild zu sehen:

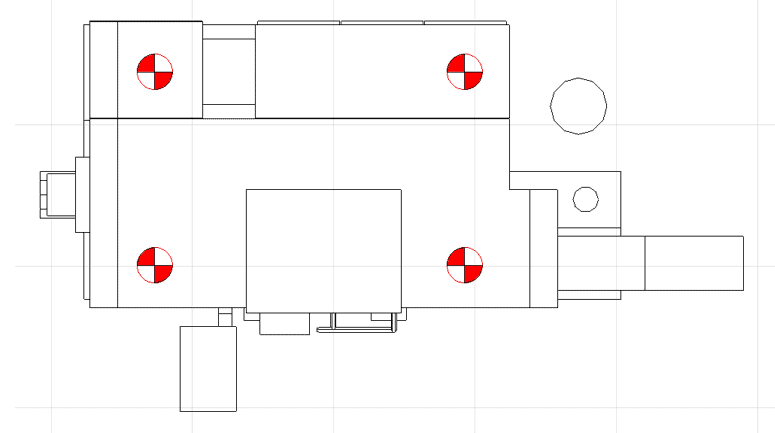

Typische Anwendungsfälle sind bspw. definierte Aufstellpunkte von Maschinen, die in der Draufsicht (2D-Ableitung) nicht sichtbar sind.

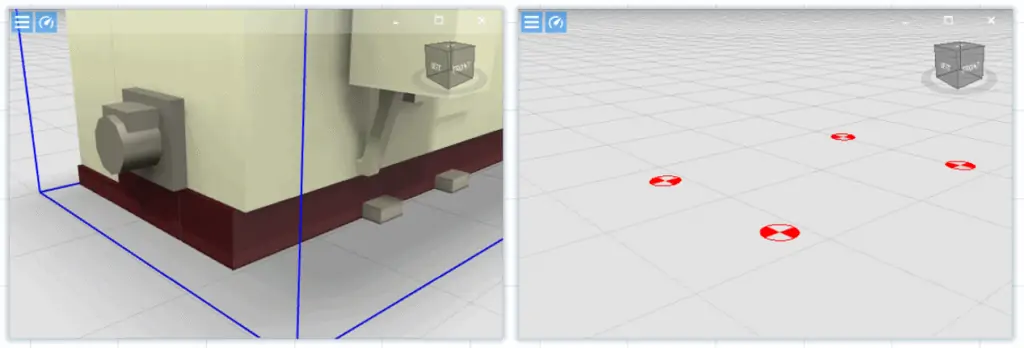

Ein Messpunkt kann auch in Höhe z angeordnet werden und ist ebenfalls in der 3D-Ansicht sichtbar (s. Bild u.)


Externer Standort für weit entfernte Materialflussanbindung

Externer Standort (Katalog: Materialfluss) – dient der nicht maßstäblichen Materialflussanbindung von weit entfernten Senken/Quellen.

Externer Standort

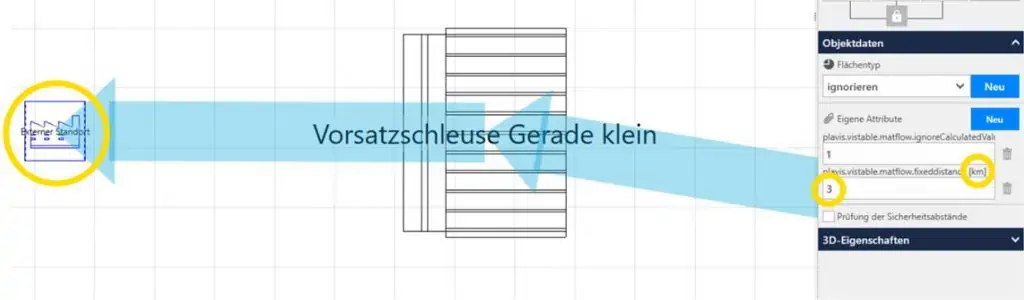

Dabei wird die Verbindung bewusst verkürzt dargestellt und der externe Standort als Fabriksymbol. Die eigentliche Berechnung des Transportaufwandes bestimmen Sie über einen benutzerdefinierten Wert (Einheit km) in den Objekteigenschaften des Symbols (s. Bild u. r.)

Anbindung weit entfernter Standort

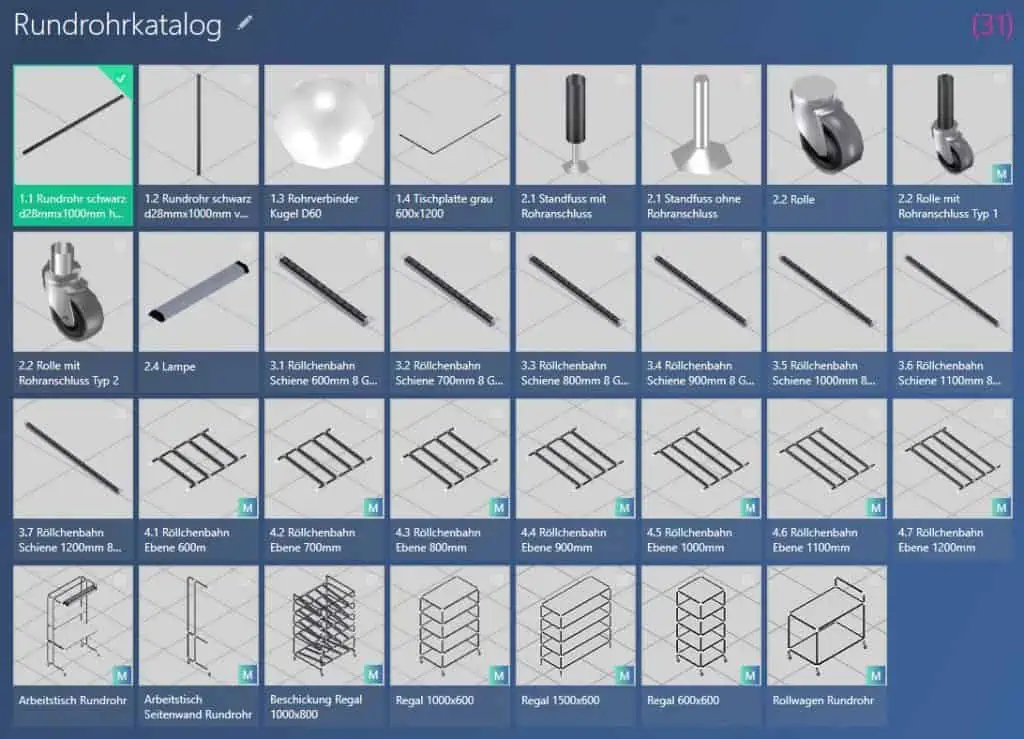

Rundrohrkatalog für Gestelle und Arbeitstische

Bauen Sie damit eigene Gestelle und Arbeitstische nach Ihren Wünschen und speichern Sie diese als benutzerdefinierte Module in Ihrer Bibliothek.

Rundrohrkatalog

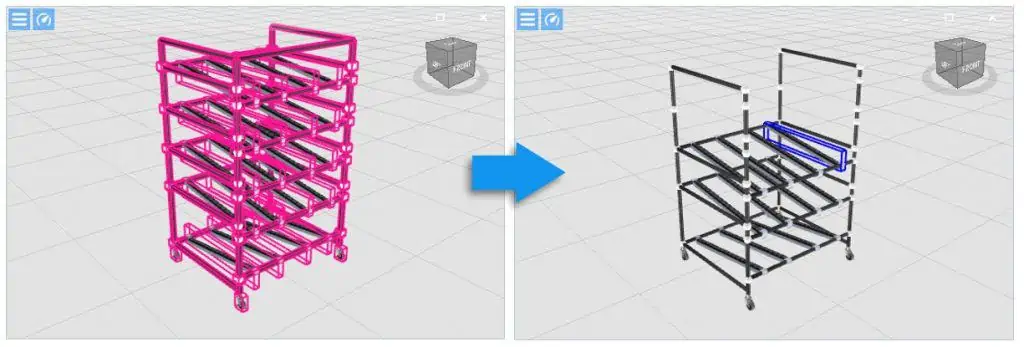

Dabei helfen Ihnen bereits vorkonfigurierte Beispiele, die Sie einfach degruppieren und editieren können. (s. Bild unten vorher à nachher)

editiertes Modul

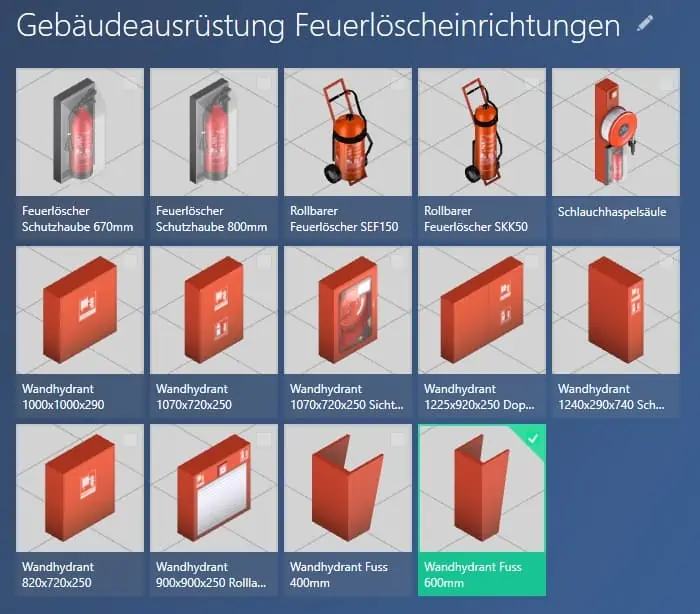

Brandschutz als Erweiterung zur Gebäudeausrüstung

(Katalog: Gebäudeausrüstung Feuerlöscheinrichtungen) – geeignet für die Visualisierung von diversen Feuerlöscheinrichtungen, zusätzlich zu Handfeuerlöscher und Schlauchtrommel

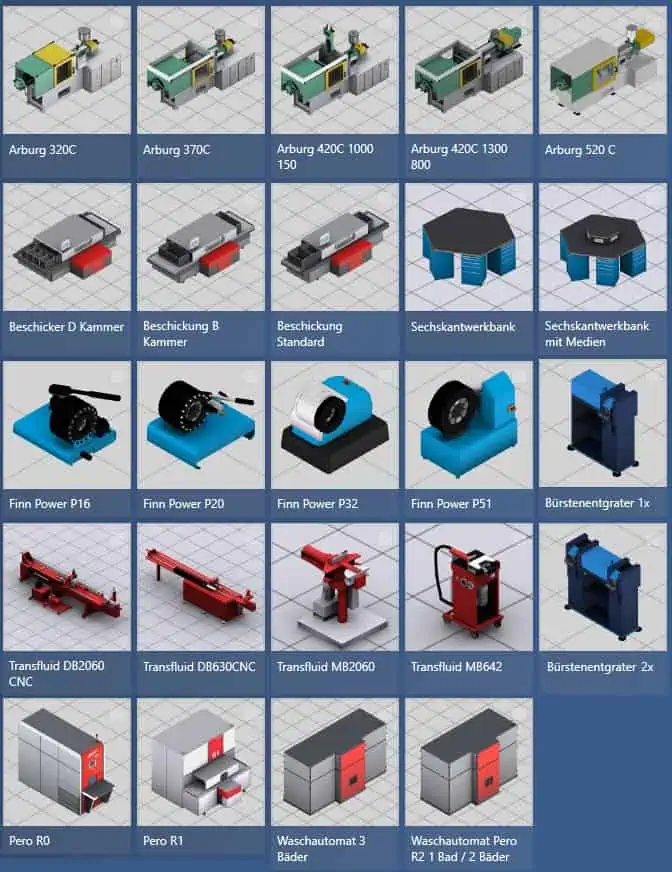

Weitere Modelle wie Spritzgussmaschinen, Schlauchpressen, Biegemaschinen, Waschautomaten finden Sie ebenfalls im Katalog Fertigung.

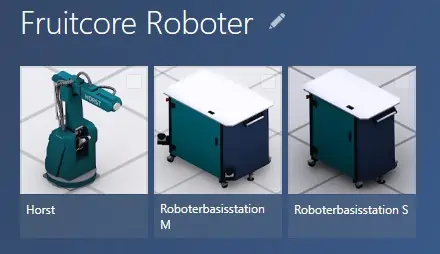

Fruitcore Roboter für die Fabrikautomation

Die Firma Fruitcore bietet innovative und preiswerte Robotersysteme die auf den Namen HORST hören und finden sich nun auch in der visTABLE®touch Modellbibliothek im Katalog Fruitcore Roboter.

Sie möchten es selbst ausprobieren und haben noch keine Software? Mit der Testversion können Sie die Möglichkeiten der 3D-Modellbibliothek von visTABLE®touch kostenlos testen.
