Das Sommer-Release 2026 verbessert die Arbeit mit großen CAD- und IFC-Modellen, erweitert die Möglichkeiten der Gebäudemodellierung und erleichtert die Visualisierung komplexer Prozesse. Ergänzt wird das Release durch zahlreiche Verbesserungen für typische Aufgaben in der täglichen Fabrikplanung.
Folgende Feature-Updates sind im Sommer-Release für visTable® enthalten:
- Modellvereinfachung
- CAD-Dateien als Bild importieren
- Optimierung IFC-Import und -Handhabung
- Wand- und Deckendurchbruch (Modell)
- Freie Anordnung in der Prozess-Visualisierung (logix)
- Export Transport-Netze
- Schnelles Messen
- Favoriten in der Modellbibliothek
- Imperiale Einheiten
Modellvereinfachung
Große CAD-Modelle schneller nutzbar machen
CAD-Modelle enthalten häufig mehr Geometrie, als für die Fabrikplanung erforderlich ist. Die Folge sind unnötig hohe Anforderungen an die 3D-Rechnerleistung.
Was ist neu?
Die Modellvereinfachung erkennt komplexe Modelle automatisch und arbeitet anschließend in zwei Schritten:
- Entfernen kleiner und hochdetaillierter Elemente
- Entfernen innenliegender und nicht sichtbarer Geometrien
Der gewünschte Detaillierungsgrad lässt sich einfach per Schieberegler festlegen. Die vereinfachte Modellversion wird anschließend direkt in der Modellbibliothek gespeichert.
Das Ergebnis sind deutlich performantere Modelle, ohne auf die für die Fabrikplanung relevanten Informationen verzichten zu müssen.

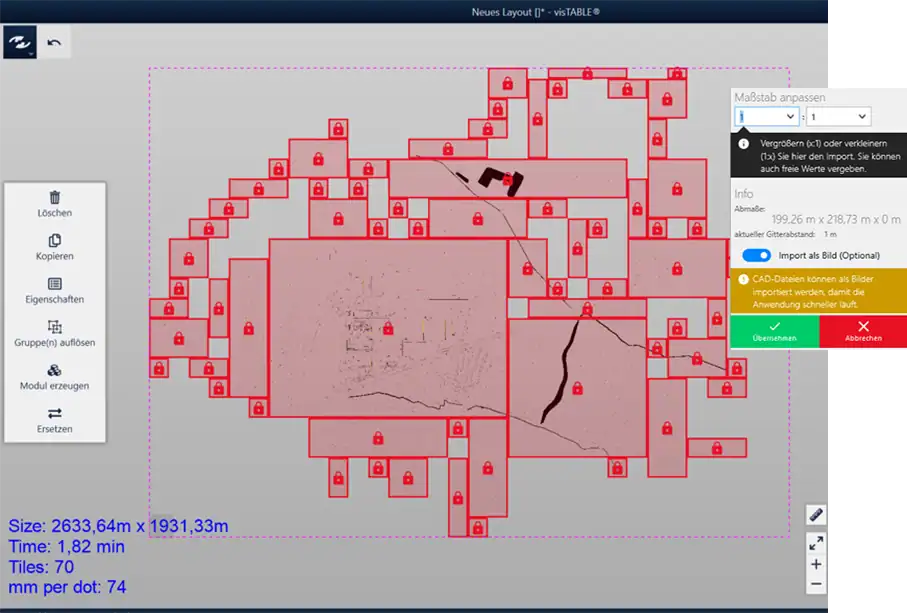

CAD-Dateien als Bild importieren
Grundstückspläne und CAD-Grundlagen performanter nutzen
Große Grundstücks- und Gebäudepläne enthalten häufig mehr Geometrie als für die Fabrikplanung erforderlich ist. Das kann die Performance unnötig beeinträchtigen.
Was ist neu?
- CAD-Dateien können als Grafik importiert werden
- Die CAD-Daten werden automatisch in unterschiedlich große Segmente zerlegt
- Die Segmente werden als Pixelgrafik in das Layout übernommen
Anwender entscheiden selbst, ob eine CAD-Datei als CAD-Modell oder als Grafik genutzt werden soll.
Große Grundstücks- und Gebäudepläne lassen sich damit deutlich performanter nutzen. Das sorgt für eine flüssigere Darstellung in 2D und 3D.
Optimierung IFC-Import und -Handhabung
IFC-Modelle flexibler nutzen und gezielt einsetzen
IFC-Modelle enthalten häufig mehrere Ebenen und umfangreiche Gebäudeinformationen. Nach dem Import war es bislang nur eingeschränkt möglich, auf einzelne Bestandteile des Modells zuzugreifen.
Was ist neu?
- Einzelne Ebenen können nach dem Import ein- und ausgeblendet werden
- Bestandteile des IFC-Modells bleiben auch nach dem Import separat zugänglich
- Eine Schnittebene kann in beliebiger Höhe eingefügt werden
- Der horizontale Schnitt wird direkt in der 2D-Ansicht dargstellt
Grundrisse, Etagenpläne und andere relevante Bereiche eines Gebäudemodells lassen sich damit gezielt für die Fabrikplanung aufbereiten. IFC-Modelle können dadurch schneller und komfortabler für die Planung genutzt werden.
Wand- und Deckendurchbruch
Gebäude schneller und realistischer modellieren
Wer Gebäude ohne vorhandene Architekturdaten modelliert, musste Öffnungen für Tore, Türen, Fenster oder TGA bislang durch mehrere einzelne Wandsegmente nachbilden.
Was ist neu?
- Rechteckige und kreisförmige Durchbrüche in Wänden
- Rechteckige und kreisförmige Durchbrüche in Decken
- Direkte Platzierung von Durchbrüchen im Modell
- Kombination mit weiteren Bauelementen wie Toren, Türen und Fenstern
Durchbrüche lassen sich nun direkt in Wände und Decken einfügen, anstatt diese aufwendig aus einzelnen Segmenten aufzubauen. Das beschleunigt die Gebäudemodellierung erheblich.
Feie Anordnung in der Prozess-Visualisierung (logix)
Prozessstrukturen verständlicher darstellen
Komplexe Prozessabläufe lassen sich leicht automatisch visualisieren, sind jedoch nicht immer optimal für die Präsentation oder Abstimmung im Team geeignet.
Was ist neu?
- Automatisches Layout kann deaktiviert werden
- Prozesskästen lassen sich frei positionieren
- Individuelle Anordnungen bleiben erhalten
- Wechsel zwischen automatischem und manuellem Layout jederzeit möglich
Prozessabschnitte können gezielt voneinander getrennt und übersichtlicher dargestellt werden. Das erleichtert die Kommunikation komplexer Abläufe und schafft mehr Klarheit bei Präsentationen und Abstimmungen.

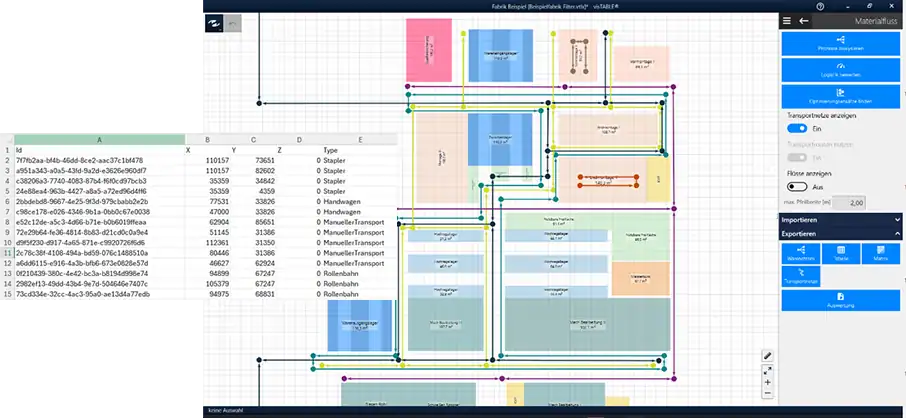

Export Transport-Netze
Transportwege für Simulationen bereitstellen
Transportnetze werden häufig in visTable® entworfen, sollen anschließend jedoch in Simulationssystemen weiterverwendet werden.
Was ist neu?
- Export von Transportnetzen nach Excel
- Ausgabe von Knoten inklusive Positionsdaten
- Export der Verbindungen zwischen den Knoten
- Einfache Weiterverarbeitung in Simulationsumgebungen
Transportwege lassen sich dadurch deutlich einfacher an externe Systeme übergeben. Insbesondere Anwender, die Förder- und Transportsysteme simulieren, profitieren von einem schnelleren Datenaustausch.
Schnelles Messen
Abstände direkt im Layout ermitteln
Für eine schnelle Plausibilitätsprüfung oder Abstimmung werden häufig einzelne Abstände im Layout benötigt.
Was ist neu?
- Messfunktion direkt über ein Lineal-Werkzeug
- Auswahl von Start- und Endpunkt per Mausklick
- Direkte Anzeige der Distanz im Layout
Abstände lassen sich ohne zusätzliche Bemaßungsobjekte in wenigen Sekunden bestimmen. Das spart Zeit bei der täglichen Arbeit im Layout.

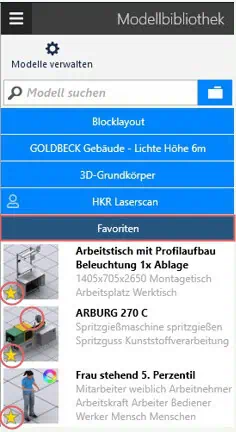

Favoriten in der Modellbibliothek
Häufig genutzte Modelle schneller finden
Die visTable® Modellbibliothek umfasst inzwischen mehrere tausend Modelle. Mit der Favoriten-Funktion erleichtern wir den Zugriff auf häufig genutzte Modelle.
Was ist neu?
- Modelle können als Favorit markiert werden
- Automatische Zusammenstellung eines persönlichen Favoriten-Katalogs
- Ursprüngliche Katalogstruktur bleibt erhalten
Häufig verwendete Modelle stehen damit jederzeit schnell zur Verfügung.

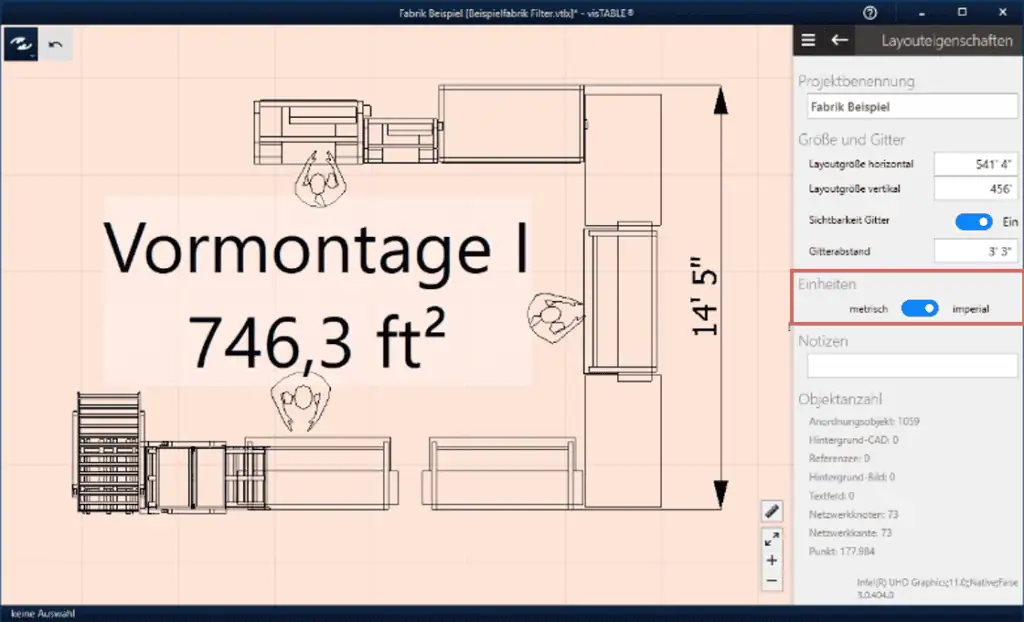

Imperiale Einheiten
Planungsergebnisse international kommunizieren
In internationalen Projekten müssen Planungsergebnisse häufig sowohl in metrischen als auch in imperialen Maßeinheiten kommuniziert werden.
Was ist neu?
- Anzeige von Flächen in imperialen Einheiten
- Unterstützung für Layoutgrößen in imperialen Einheiten
- Darstellung von Bemaßungen in imperialen Einheiten
- Umschaltung zwischen metrischem und imperialem System
Planungsergebnisse lassen sich einfacher mit internationalen Partnern und Standorten abstimmen.
Update Modellbibliothek
Neue Modelle für Infrastruktur, Sicherheit und Arbeitsplätze
Die Modellbibliothek wurde im Sommer-Release um zahlreiche neue Modelle und Kataloge erweitert. Ein Schwerpunkt liegt dabei auf Sicherheitslösungen, technischer Gebäudeausstattung und Komponenten für die Arbeitsplatzgestaltung.
Was ist neu?

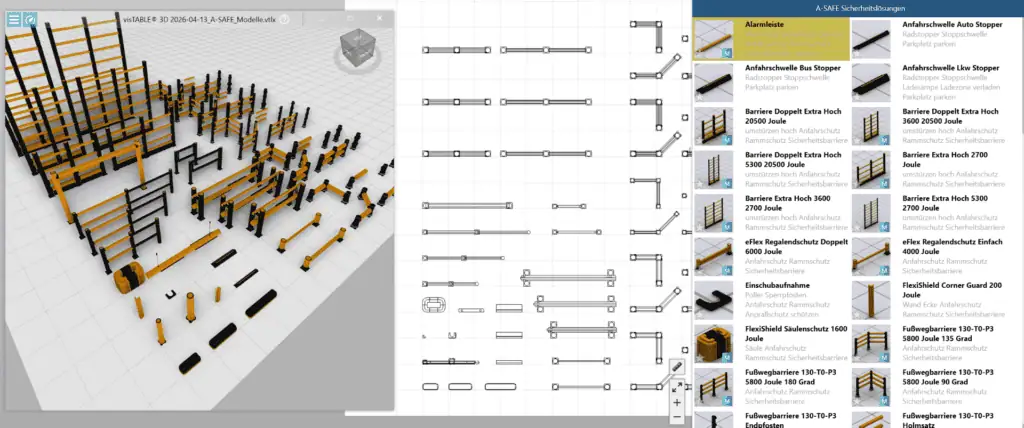

- Integration des A-SAFE Produktsortiments
- BIMOS Arbeitsstühle für die Arbeitsplatzplanung

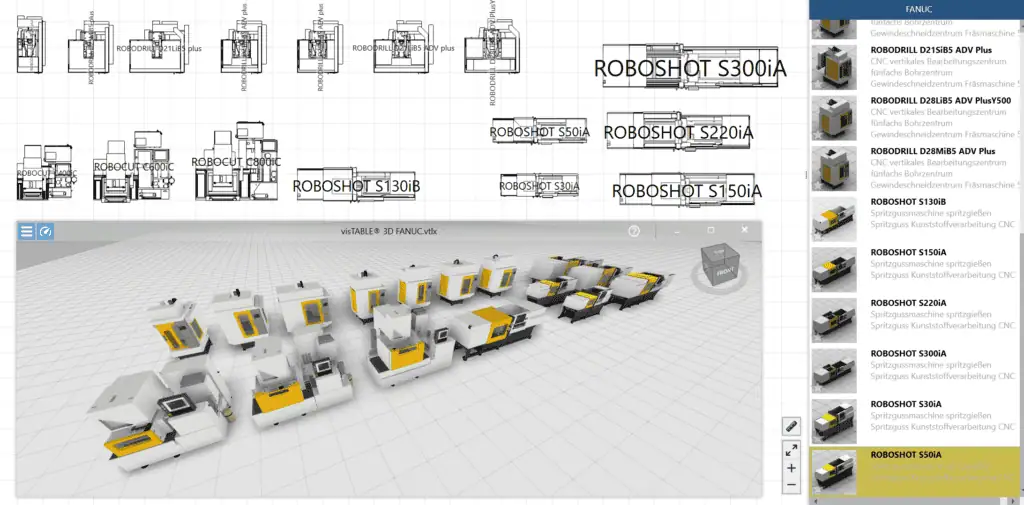

- FANUC Maschinen & Fertigungsanlagen
- Universal Robots Planungsschablonen
- Steckdosen, RFID-Tore und weitere Infrastrukturmodelle
- Sicherheitsschleusen, Sicherheitsscanner und weitere Arbeitsschutzlösungen
- Zusätzliche Modelle für Lager, Materialfluss und Automation
Die neuen Modelle relevanter Hersteller aus den Bereichen Sicherheit, Infrastruktur, Arbeitsplatzgestaltung, Lager und Automation unterstützen eine noch praxisnähere Visualisierung digitaler Fabriken.
Die Neuerungen im Sommer-Release 2026 basieren auf konkreten Anforderungen und Rückmeldungen unserer Anwender aus Kundenprojekten, Trainings und Roadshows.
Vielen Dank für die zahlreichen Ideen und Impulse.
