3D-Modelle für die Layoutplanung mit visTABLE® selbst bauen?

Illustration mit einer Lego-Szene, Planer überlegt 3D-Modelle selbst zu erstellen

3D-Modelle in Fabriklayouts kommen häufig aus unterschiedlichsten Quellen. Dazu zählen CAD-Daten vom Ausrüster, wie 3D STEP oder 2D DXF und DWG. Aber auch 3D-Modelle aus der Modellbibliothek von visTABLE® ergänzen ein Layout. Dieser heterogene Mix ist in der Praxis normal und ermöglicht es die gesteckten Planungsziele zu erreichen.

Es gibt aber auch Fälle wo der Lieferant nicht liefert, die gelieferten Daten zu groß und nicht nutzbar sind. Wenn dann auch nichts Passendes in Modellkatalogen zu finden ist oder das Budget für eine Bestandsaufnahme mittels Laser Scanning nicht reicht, braucht es eine andere Möglichkeit. 3D-Modelle für die Planung selbst erstellen, ist eine solche Lösung.

Modellierung mit Standardmodellen in der Software visTABLE®

Die Software visTABLE® liefert zahlreiche Kataloge mit vielen bereits „schlüsselfertigen“ 3D-Modellen für die Layoutplanung. Wenn ich hier aber mal nicht mein gewünschtes 3D-Modell finde, gibt es auch noch viele Basiselemente zum Aufbau ganz eigener Modelle, beziehungsweise Module. Dann kann visTABLE® auch wie eine App zur Erstellung einfacher 3D-Modelle verwendet werden.

Tipp: Zum Umgang mit Modulen, insbesondere dem Verschweißen gibt es im letzten Abschnitt des Artikels noch wichtige Hinweise.

Besonders interessant sind dabei folgende Modellkataloge:

  • 3D-Grundkörper
  • Blocklayout
  • Arbeitsplatzkonfigurator
  • Beschriftungen
  • BITO
  • Fertigung Zubehör
  • Rohrleitungen
  • Rohrstecksystem
  • Stahlbau
  • Werkbankkonfigurator

Jeder dieser Kataloge bietet Grundbausteine zum Aufbau eigener Modelle für die Layoutplanung. Diese sind zweckgebunden, aber auch universell einsetzbar. Das ist vergleichbar mit einer Tüte von Lego-Bausteinen. Nur das diese in der Software visTABLE® beliebig skalierbar und damit auf die eigenen Anforderungen optimal anpassbar sind.

Haufen Lego Bausteine

Diese Bausteine müssen nicht mal wie in der Realität genau zusammenpassen, sondern lassen sich auch ineinander schieben ohne dass etwas dabei zerbricht. Das ermöglicht eine sehr flexible Modellierung jeder nur denkbaren Form als Außenhülle. Letztlich geht es um die korrekte Aufstellfläche und Höheninformationen bei einer Ausrüstung. Wenn mein 3D-Modell diese Anforderung erfüllt, habe ich bereits eine sehr gute Grundlage für die Layoutplanung.

Ein paar Daten braucht es schon als Ausgangsbasis

Zumindest die geometrischen Abmessungen einer Ausrüstung sollten bekannt sein. Länge, Breite und Höhe sind die Minimalanforderungen für ein 3D-Modell.

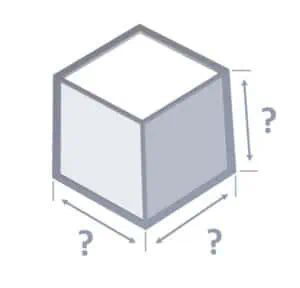

Illustration des Begrenzungsrahmen des Bauraums einer Anlage und seinen Abmessungen

Auch Nebenmaße wie die Höhe einer Tischplatte oder die Auskragung eines Nebenaggregats können in ein 3D-Modell übernommen werden. Oft reichen ein paar Grundmaße, um ein hinreichend genaues Modell zu erzeugen. Alternativ kann auch mit einer Mischung aus technischen Zeichnungen, Fotos und abgenommenen Maßen gearbeitet werden. Folgend zeige ich 4 praxisnahe Anwendungsfälle:

Beispiel 1: Platzhalter – das einfache Blockmodell

Das Blockmodell ist die einfachste Möglichkeit ein 3D-Modell zu erstellen. Kenne ich Länge, Breite und Höhe kann ich so binnen Sekunden einen färbbaren 3D-Block erzeugen. Folgend wird ein „Rechteck-Block“ aus dem Katalog „Blocklayout“ genutzt. Diese Modelle haben den Vorteil das sie auch halbtransparent dargestellt werden können. Sie können über „Eigenschaften“ aber auch auf opak („Wird transparent dargestellt“ aus) gesetzt werden.

Zu beachten ist das diese Modelle automatisch dem Layer „Blocklayout“ zugewiesen werden und die Färbung über die Funktion „Färben“ in 2D und 3D sichtbar ist, solange sie nicht verschweißt sind. Gedacht sind sie als Platzhalter für den Bauraum neuer Anlagen und Bereiche in visTABLE® in der Blocklayoutplanung. Wenn damit nur Ausrüstungen modelliert werden, dann sollten diese Objekte am besten einem anderen Layer wie „Objekte“ zugewiesen werden. Im letzten Schritt ist das erzeugte Modul zu verschweißen. Alternativ gibt es das 3D-Modell „Quader“ im Katalog „3D-Grundkörper“ was aber nur eine undurchsichtige Darstellung erlaubt.

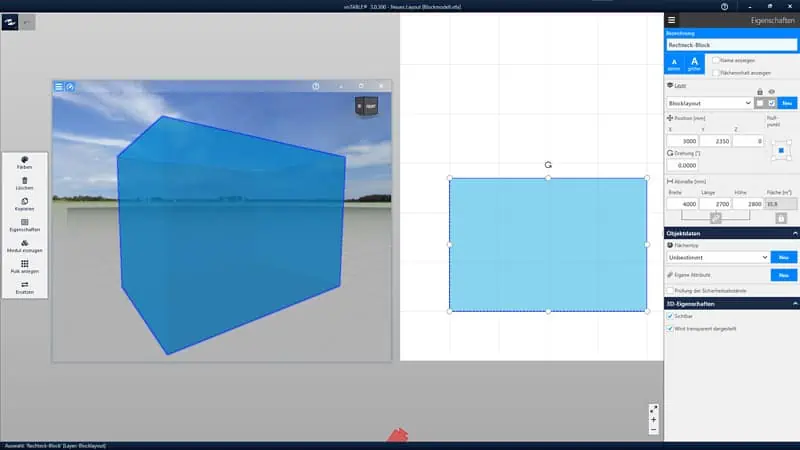

Modellierung eines Rechteck-Blocks mit dem Katalog Blocklayout in visTABLE®
Blockmodell zur Abbildung des Bauraums einer Anlage mit den Außenmaßen 4000x2700x2800 mm

Blöcke haben grundsätzlich einen sehr geringen Informationsgehalt in der Planung. Mehr Information kann über andere 3D-Bausteine ergänzt werden um anschließend ein sogenanntes Modul in visTABLE® zu bilden. Hier hilft unter anderem der Katalog „Beschriftungen“ mit dem „Textfeld“ und der „Hauptbedienstelle“ und „Nebenbedienstelle“ in der Software visTABLE®. Durch die Beschriftung und Symbolik in 3D füge ich wichtige Planungsinformationen hinzu und kann das reale Objekt besser identifizieren.

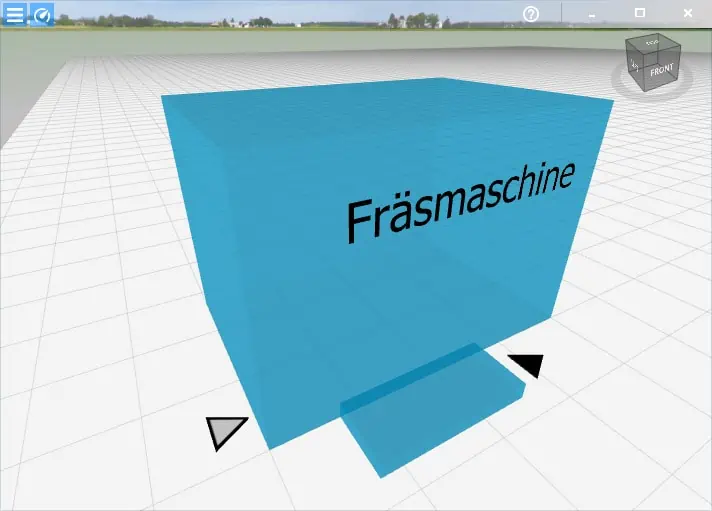

Um weitere Planungsinformationen ergänztes Blockmodell in visTABLE®
Um weitere Planungsinformationen ergänztes Blockmodell in visTABLE®

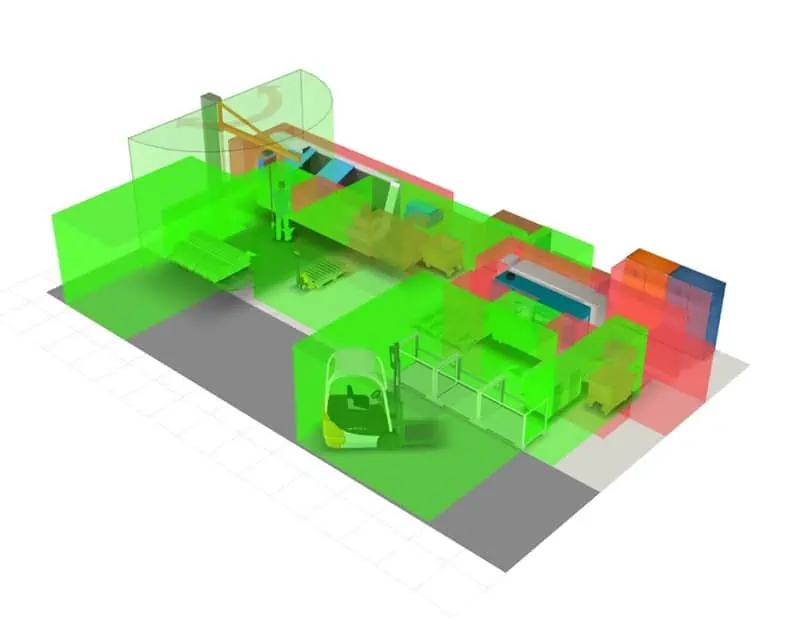

Blockmodelle eignen sich vor allem in frühen Planungsphasen, um sich auf das Wesentliche zu konzentrieren. Oder sie dienen als Platzhalter bei schlechter Datenlage, welche zu einem späteren Zeitpunkt durch ein detailliertes Modell ersetzt werden können.

Beispiel 2: Ausrüstung ohne digitale Daten modellieren

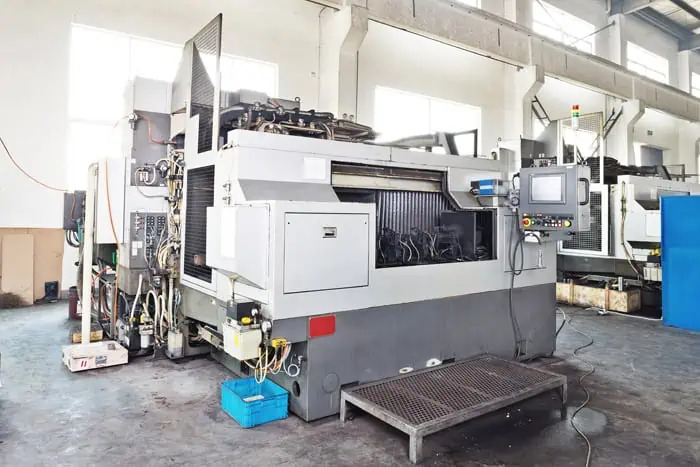

Foto einer Maschine in einer Fabrik
Beispiel einer Ausrüstung in einer Fabrik

Steht eine Maschine bei Ihnen im Betrieb und es gibt keinerlei digitale Daten? Dann kann die Ausrüstung in vielen Fällen direkt vermessen werden. Wir nehmen dazu das Fotobeispiel von oben.

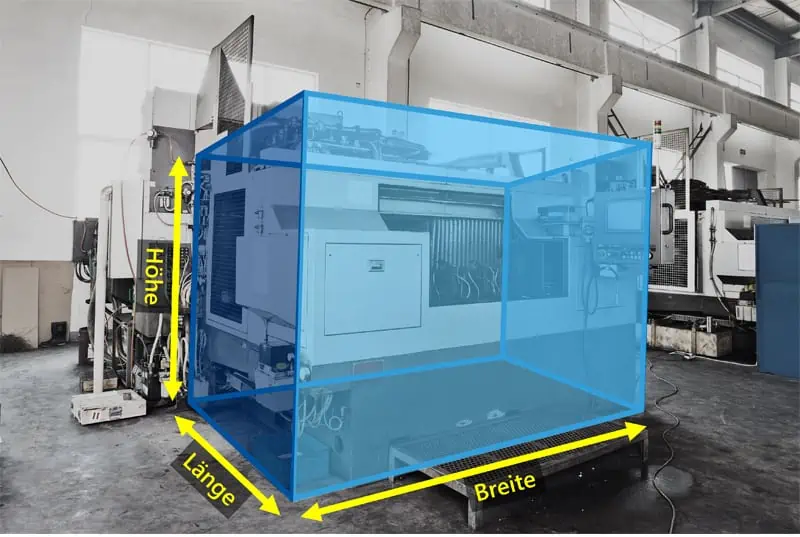

Blockmaße einer Ausrüstung
Blockmaße einer Ausrüstung in der Planung

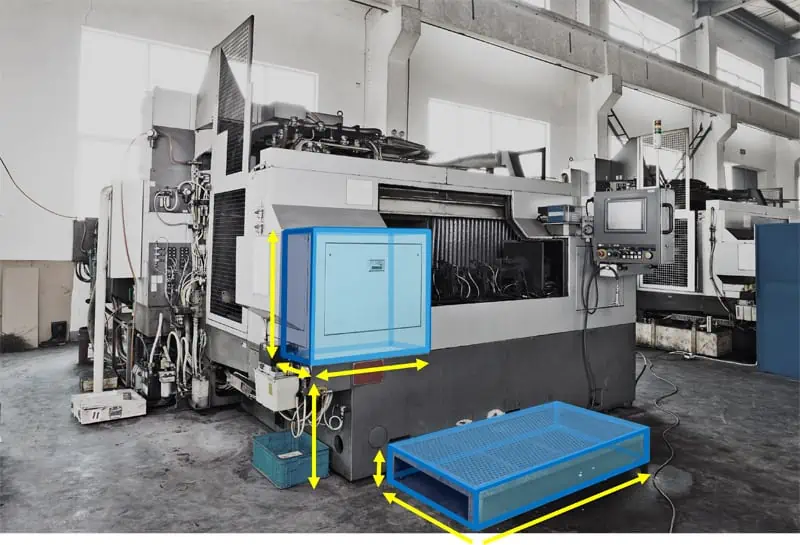

Nebenmaße, Details einer Ausrüstung und Zubehör
Nebenmaße, Details einer Ausrüstung und Zubehör

Dafür ist nicht mal teures Laser Scanning notwendig. Es reicht schon ein Bandmaß oder Handlasermessgerät und Smartphone für Fotos. Welche und wie die Maße aufgenommen werden, spielt dabei weniger eine Rolle. Mit dem in visTABLE® verfügbaren Katalog “3D-Grundkörper“ kann die Maschine dann leicht in vereinfachter Form dargestellt werden.

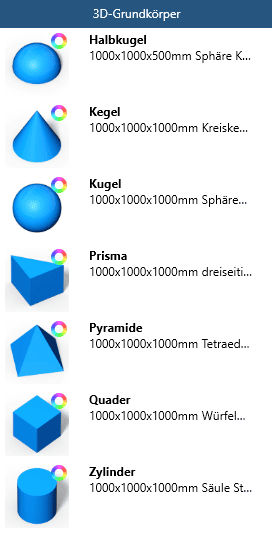

Modellkatalog 3D-Grundkörper in visTABLE®
Modellkatalog 3D-Grundkörper in visTABLE®

Dieses erweiterte Blockmodell ist aufwändiger zu modellieren, aber sorgt für eine bessere Visualisierung der Ausrüstung in der Layoutplanung. Hier entscheide ich, ob der Aufwand in der aktuellen Planungsphase sinnvoll ist. Folgend ein mögliches Ergebnis nur durch Verwendung der 3D-Modelle „Quader“ und „Prisma“, und einer Hilfsbemaßung.

3D Einzelelemente, Bausteine zur Erstellung eines 3D-Modells einer Ausrüstung in visTABLE®

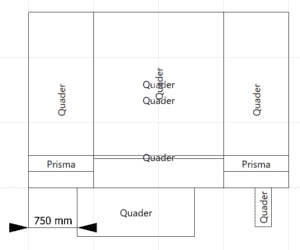

Beispiel der rekonstruierten Maschine mit Grundkörpern
3D-Modellierung einer Fräsmaschine mit Grundkörpern in visTABLE®
3D-Modellierung einer Fräsmaschine mit Grundkörpern in visTABLE®

Die eigentliche Modellierung erfolgt durch Modifikation der verwendeten 3D-Grundkörper und anschließender Positionierung und Drehung. Im gezeigten Beispiel wurden vorwiegend folgende Funktionen eingesetzt:

interaktives SchiebenPlatzierung von Blöcken in x und y mit Objektfang
interaktives SkalierenEinpassen von Objekten auf Basis anderer Geometrie mit Objektfang
Heben/Senken  (3D-Ansicht)Blöcke die oberhalb der dunkelfarbigen Basis liegen
Kippen (3D-Ansicht)Blöcke die oberhalb der dunkelfarbigen Basis liegen
EigenschaftenAnpassen von Länge, Breite und Höhe, Farbe über 3D-Eigenschaften
ModellsucheEingabe „Grundk“ um Katalog 3D-Grundkörper zu finden

Beispiel 3: Arbeitstisch aus Illustrationen und Fotos

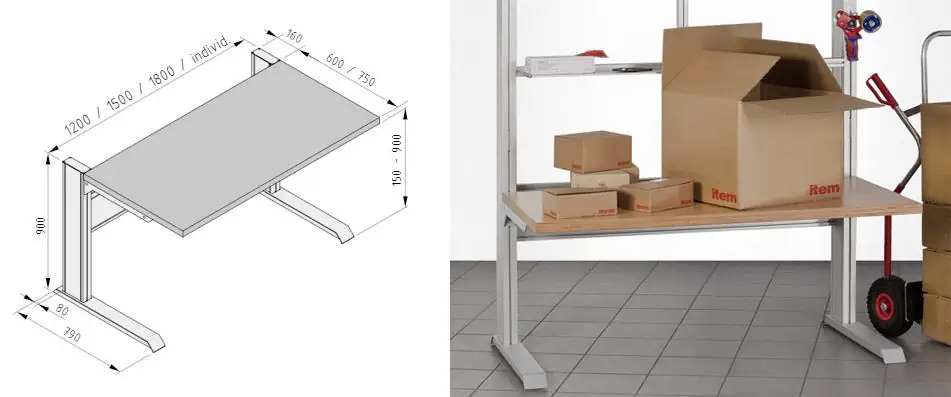

Beispiel Produktbilder für das Tischgestell 2 F 1200 der Firma item
Beispiel Produktbilder für das Tischgestell 2 F 1200 der Firma item

In diesem Fall haben wir eine technische Illustration mit Abmessungen verschiedener Varianten und ein Foto wo Farben und Materialien der Ausrüstung erkennbar sind. Auch hier kann wieder mit Hilfe einiger Grundbausteine aus dem Modellkatalog „Arbeitsplatzkonfigurator“ und dem Quader aus „3D-Grundkörper“ schnell ein grobes 3D-Modell aufgebaut werden.

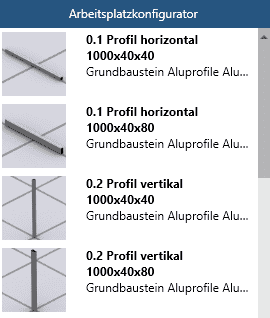

Modellkatalog Arbeitsplatzkonfigurator in visTABLE®
Modellkatalog Arbeitsplatzkonfigurator in visTABLE®

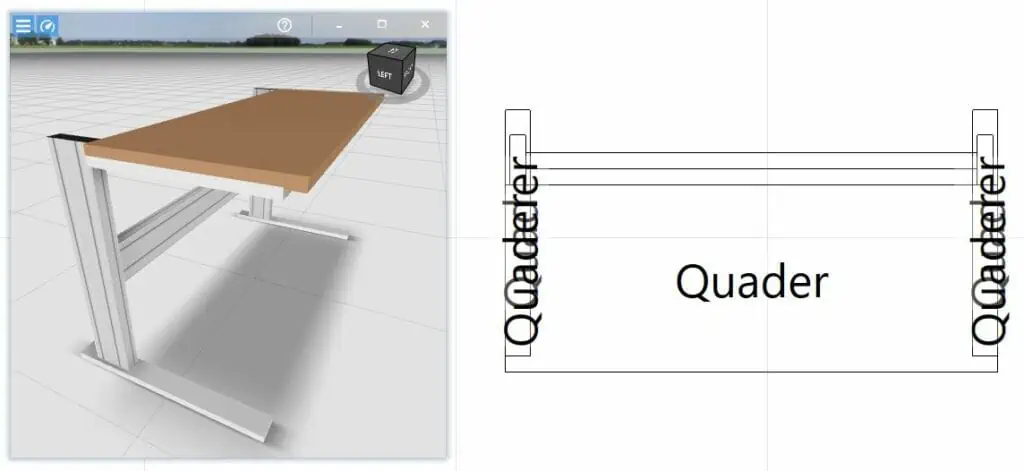

3D-Modellierung eines Arbeitstisches mit Einzelelementen in visTABLE®
3D-Modellierung eines Arbeitstisches mit Einzelelementen in visTABLE®

Die CAD-Illustration liefert Nebenmaße zum Tisch, die wichtig sein können. Zu beachten ist aber, dass die reale Ausführung eventuell von den CAD-Daten abweicht. Auch hier müssen Aufwand und Nutzen im Projekt in einem guten Verhältnis zum beabsichtigten Ziel stehen. In diesem Fall konnte das 3D-Modell mit nur 8 Objekten rekonstruiert werden. Standardprofile für Ständer und Querbalken sind eindeutig wiederzuerkennen.

Beispiel 4: Platzhalter für zu komplexes CAD-Modell erstellen

Recht häufig haben Fabrikplaner den Fall, dass sie zwar sehr genaue 3D-Daten vom Maschinenlieferant erhalten, aber diese viel zu komplex sind, um sie direkt in das Fabriklayout zu laden.

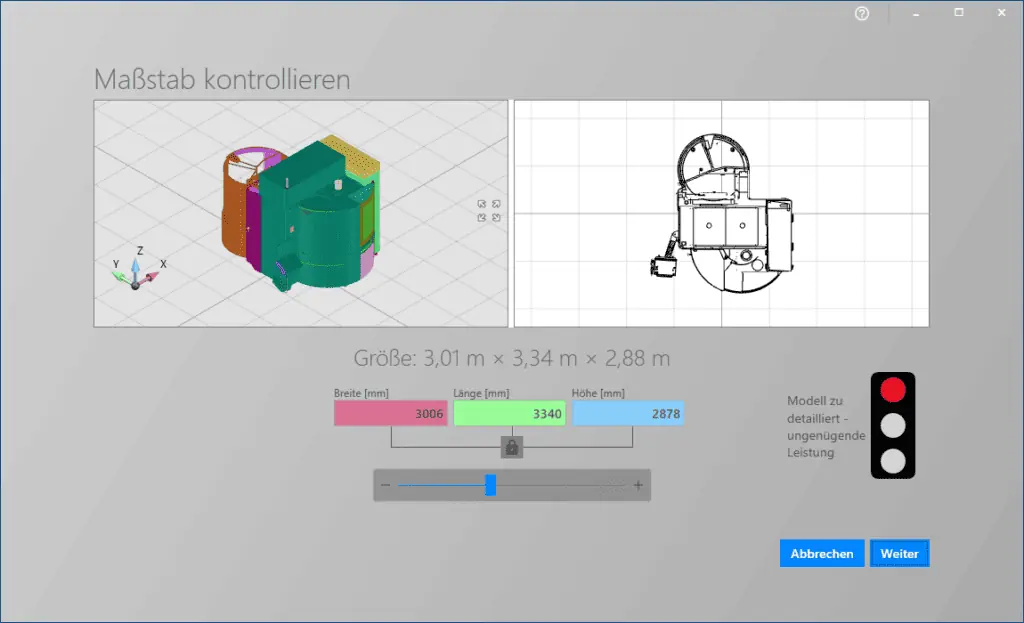

Import-Dialog mit einer komplexen CAD-Datei im visTABLE® ObjektManager
Rote Ampel im ObjektManager von visTABLE®zeigt die zu hohe Modellkomplexität von CAD-Daten an

Vorteil hier ist aber die sehr genaue Referenz, die als Grundlage für ein Platzhaltermodell dient. Auf Basis der 2D-CAD-Darstellung nutze ich den Objektfang um die Grundkörper schnell und genau zu platzieren und zu skalieren.

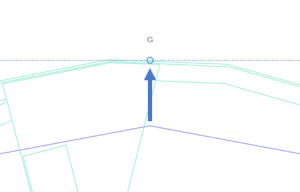

Modellierung auf einer CAD-Referenz mit Objektfang in visTABLE®
Platzierung und Skalierung von 3D-Grundkörpern mit Objektfang auf 2D-CAD Zeichnung in visTABLE®

Auch hier gilt es wieder bewusst zu entscheiden, in welchem Detailgrad die Ausrüstung nachgebaut wird. Zum Beispiel helfen Regeln wie:

„Baue nur Elemente die nicht kleiner als 200mm sind, alles andere wird nur als Block oder Umgrenzungsrahmen modelliert.“

Dadurch modelliere ich ein optimales 3D-Modell mit vertretbarem Aufwand, wie im folgenden Ergebnis zu sehen:

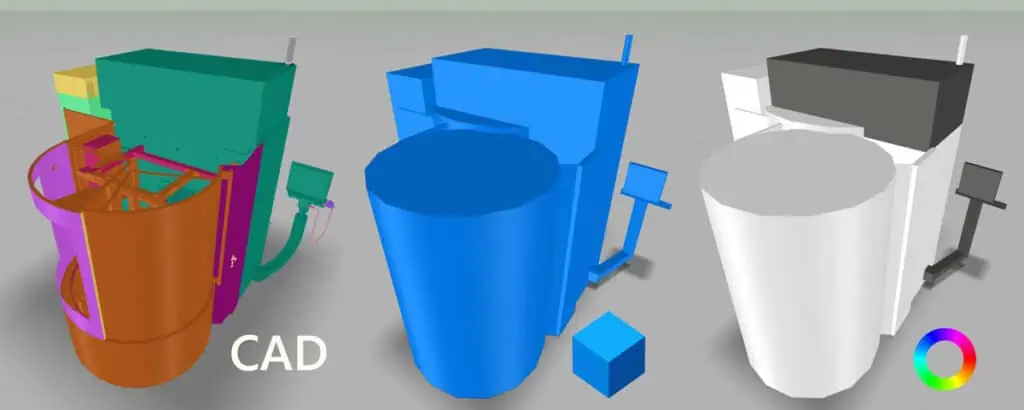

Illustration von 3D Platzhalter Modellierung auf Basis komplexer 3D-CAD Daten in visTABLE®
Beispiel GF Mill 400 S, Original 1,88 Mio Flächen / 318 Objekte links, gefärbte 3D-Grundkörper 400 Flächen (0,02%) / 2 Objekte (0,62%) rechts

Am Ende wird das 5000 mal komplexere CAD-Modell einfach wieder aus dem Layout gelöscht und mit dem schlanken „low poly“ Platzhalter geplant. Die Aufstellmaße sind garantiert und ich bekomme keinen Engpass durch zu komplexe Daten in der Layoutplanung. In diesem konkreten Beispiel enthält die Modellbibliothek von visTABLE® sogar schon ein schlüsselfertiges 3D-Modell der Maschine mit höherem Informationsgehalt.

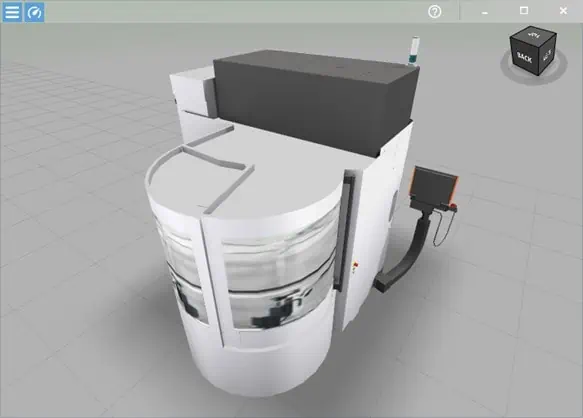

3D-Modell einer GF Mill 400 S aus der Modellbibliothek von visTABLE®
GF Mill 400 S – 3D-Modell aus der Standardbibliothek von visTABLE® mit höherem Informationsgehalt

Das beispielhaft vereinfachte 3D-Modell aus Grundkörpern enthält aber ebenso die grundlegende, geometrische Struktur und Einfärbung der Ausrüstung und kann Ihnen bis hin zur Feinplanung als Planungsmodell dienen.

Abschließende Modulbildung und Speicherung in eigener Modellbibliothek

Im Ergebnis entstehen bei allen beschriebenen Methoden immer ein oder mehrere Einzelobjekte. Es können dabei geometrische Formen und erweiterte Planungsinformationen kombiniert werden. So lassen sich durch weitere Flächen oder Polygone auch Funktionsräume wie Schwenkbereiche, Bedien- und Wartungsräume gleich bei der Modellerstellung mit anlegen. Zu beachten ist, diese Planungsinformationen auf eigene Layer zu bringen. Dadurch können die Informationen vom geometrischen Modell leichter isoliert werden.

Beispiel einer Maschinengruppe mit Funktionsräumen in visTABLE®
Beispiel einer Maschinengruppe mit Funktionsräumen in visTABLE®

Um zusammengesetzte Modelle auch in der Modellbibliothek verfügbar zu machen, wird abschließend ein Modul erstellt. Wähle alle Objekte des 3D-Modells aus und erzeuge ein Modul mit der Funktion „Modul erzeugen“. Nach Angabe eines Namens wird das Modul im Katalog „Ablage“ automatisch abgelegt. Jetzt kann mit Hilfe des ObjektManager das Modell in einen geeigneten Katalog kopiert oder verschoben werden. Das kann beispielsweise auch eine gemeinsam genutzte Bibliothek im Netzwerk sein.

Verschweißen des Moduls

Verschweißen sorgt für eine untrennbare Vereinigung der Einzelmodelle eines Moduls zu einem einzigen monolithischen Modell. Die Software berechnet dazu eine neue 2D-Ableitung (Grundriss). Dabei werden auch Layer vereinigt und 2D-Farben aus dem Grundriss entfernt.

TIPP 1: Module die aus sehr vielen 3D-Bausteinen bestehen, können die Leistung deutlich beeinträchtigen. Deshalb sollte jedes erzeugte Modul entsprechend seiner realen Monolith-Struktur verschweißt werden. So sollten z. B. die Maschinenstrukturen und dazugehörige Funktionsräume jeweils in einzelne Verschweißungen überführt werden. Diese können bei Verwendung in Layouts dann auf unterschiedliche Layer verteilt werden.

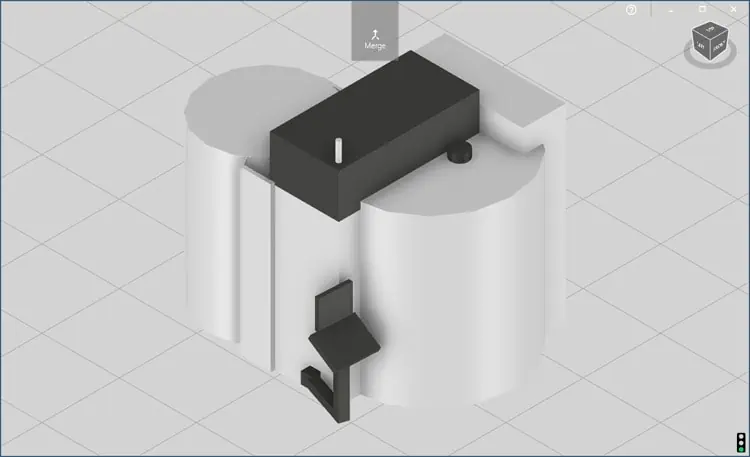

Verschweißen eines Moduls im visTABLE® ObjektManager
Verschweißen eines Moduls im visTABLE® ObjektManager

Öffne im Objektmanager mit Doppelklick das zu verschweißende Modul und klicke auf die Funktion „Verschweißen“. Der ObjektManager erzeugt jetzt eine verschweißte Kopie. Das ursprüngliche Modul bleibt erhalten, falls daran später noch mal Änderungen vorgenommen werden sollen. Dadurch kann die Darstellungsleistung in visTABLE® in 2D und 3D deutlich verbessert werden.

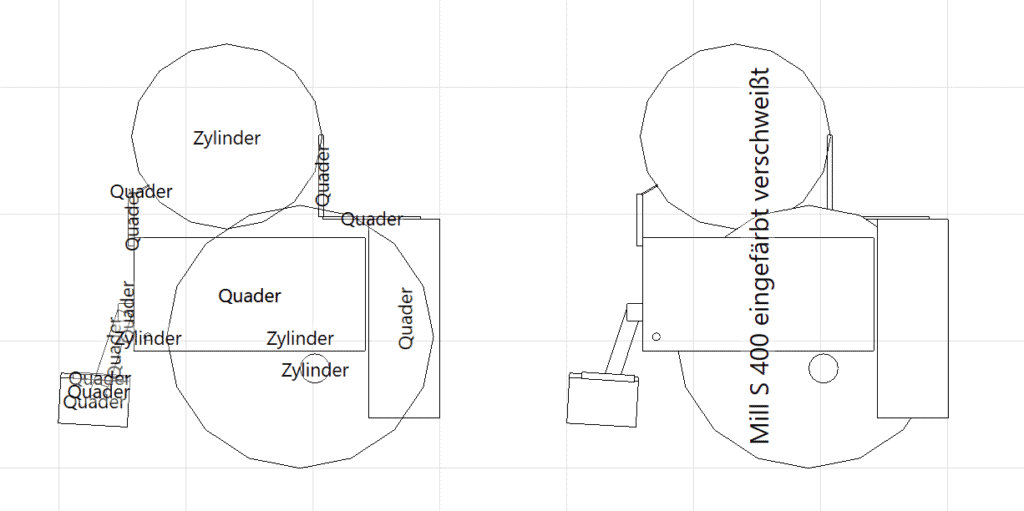

Verbesserung der 2D-Darstellung im verschweißten Modul in visTABLE®
Beispiel GF Mill 400 S, 15 Einzelobjekte im Modul links, 1 Objekt im verschweißten Modul rechts

Im obigen Bild ist rechts die optimierte 2D-Darstellung gut zu sehen. Jetzt sind auch Verdeckungen von Objekten besser erkennbar und es gibt nur noch einen Objektname. Ein Einzelmodell lässt sich in der Layoutplanung auch viel einfacher handhaben, weil nicht mehr mehrere Einzelobjekte ausgewählt werden müssen oder eine Gruppe gebildet werden muss.

Fazit zur 3D-Modellierung in visTABLE® für die Fabrikplanung

Im Planungsprojekt ist es für Fabrikplaner immer wichtig handlungsfähig zu bleiben. visTABLE® kann aufgrund seiner umfangreichen Modellbibliothek auch zur 3D-Modellierung mit Standardelementen verwendet werden um sich eigene 3D-Modellbibliotheken aufzubauen. Ein großer Vorteil sind dabei auch die schlanken 3D-Modelle aus der Modellbibliothek von visTABLE®. Dadurch vermeide ich technische Engpässe, die bei einem ständig wachsenden Layout mit Verwendung von komplexen CAD-Daten über die Zeit auftreten können. In der Praxis entsteht dann häufig eine Mischung aus Standardmodellen, eigenen Modellen und importierten CAD-Daten. Mit dem richtigen Mix bleibe ich immer handlungsfähig.

Ich hoffe der Artikel hilft Dir in einem Deiner nächsten Planungsprojekte weiter. Denn auch wenn Du scheinbar keine 3D-Modelle greifbar hast, steht Dir immer diese Option zur Verfügung.
